Обогрев водосточных и  дренажных систем при помощи саморегулирующегося кабеля ProTrace

Совсем еще не так давно применение нагревательных кабелей в системах водоотвода казалось чем-то немыслимым. Тратить деньги на обогрев водостока? Ну уж нет! Однако, эксплуатация зданий и коммуникаций в условиях снежных зим, сменяющихся оттепелью и ночными заморозками приводит к образованию льда в водосточных системах и, как следствие, их повреждению. В результате, через несколько сезонов (а порой и каждый сезон) вам приходится менять водосточную систему, устраняя повреждения. Это затратно и не позволяет системе водоотвода полноценно фукционировать круглый год. Но есть решение!

С удешевлением технологии производства саморегулирующихся кабелей данный продукт и его полезные свойства стали доступны практически каждому домовладельцу.

Что из себя представляет саморегулирующийся кабель и чем он отличается от резистивного?

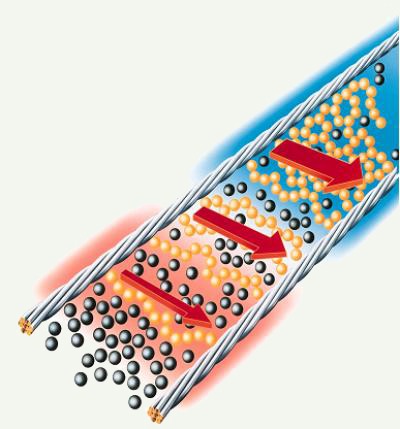

  • Во-первых, греющим элементом в данном типе кабеля выступает полупроводниковая матрица, которая в холодном состоянии имеет малое внутреннее сопротивление, и, как следствие, высокую мощность. При прохождении элекрического тока по мере прогрева внутреннее сопротивление матрицы возрастает и мощность снижается. На этом основан принцип саморегуляции кабеля. Так в самрегах высокой мощности концентрация проводящих ток частиц выше, чем в самрегах малой мощности.

  • Во-вторых, обязательно стойкая к ультрафиолету внешняя изоляция.

  • В-третьих, желательно наличие металлической экранирующей оплетки, которая выполняет две важные функции:

- дает дополнительную защиту от механических повреждений

- дает возможность подключить к УЗО систему обогрева, чтобы исключить поражение электрическим током в случае значительного механического повреждения.

Общие сведения о саморегулирующемся кабеле

gallery/samoregulacja

Наиболее распространенным типом саморега для обогрева ливневки выступает марка ProTrace SLL. Этот  кабель имеет три слоя изоляции плюс экранирующая оплетка. Внешний слой изоляции стойкий к ультрафиолету. Мощность данного типа кабеля может  10, 16, 24, 30 и 40Ватт на метр длины при +10 С.  Также применяют кабели  маркировки HTLe и HTR. Для обогрева водосточных систем требуется мощность от 16 до 60 Ватт на метр длины водосточной системы.

Как правило, в желобах стандартного размера проектируют мощность нагрева от 40 до 60 Ватт на метр, а в водосточных трубах от 20 до 30 Ватт для стандартного диаметра и от 30 до 40 Ватт для большого диаметра. Следует учитывать, при  различных внешних условиях теплоотдача кабеля будет изменяться. Например, при работе на открытом воздухе теплоотдача будет ниже, чем при эксплуатации в воде. Другими словами, чем больше разбор тепла, тем выше теплоотдача кабеля.

Какой самрег использовать?

Для обогрева желобов и водосточных труб обычно применяют одинарную или двойную укладку кабеля. Так в водосточных трубах и желобах с диаметром менее 12 см. можно применять однорядную систему укладки кабеля. Для больших диаметров труб или в случае периодического включения системы обогрева следует использовать укладку кабеля в две нити.

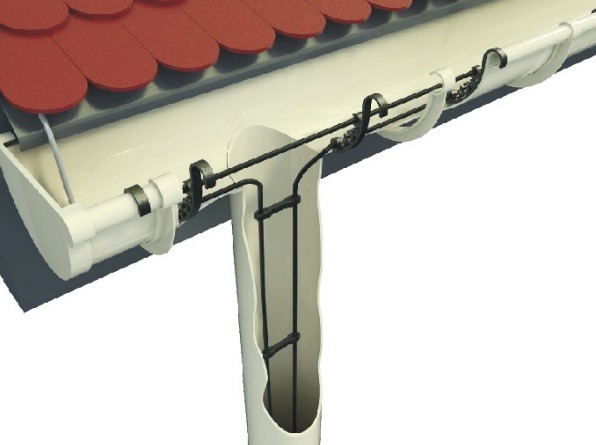

Двухрядная укладка греющего кабеля

Расчет количества греющего кабеля и правила монтажа

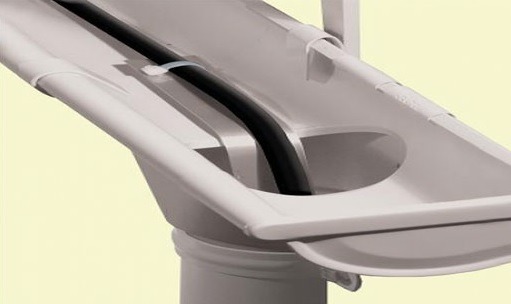

Однорядная укладка греющего кабеля

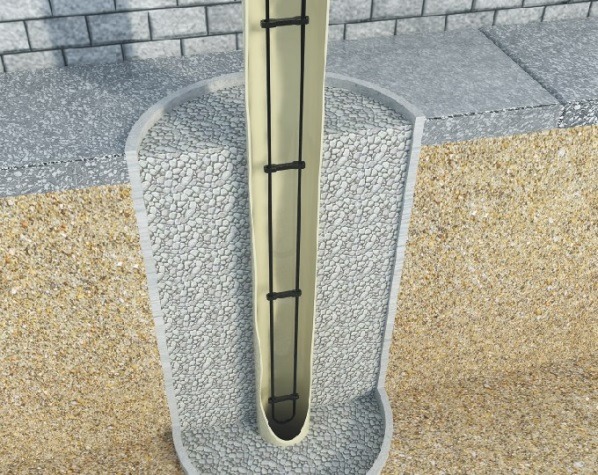

Укладка самрега в водосточной трубе

Если вода из водосточной трубы сливается в подземный канал, то участок на глубину промерзания нужно также обогреть.

Способ укладки саморегулирующегося кабеля на кровле

Место применения кабеля

Необходимая мощность

водосточные трубы и желоба

16-60 Вт/м.п.

желоба шириной более 300мм

200-300 Вт/м2

край кровли при ширине менее 300 мм

200 Вт/м2

край кровли при ширине более 300мм

300 Вт/м2

Вариант укладки кабеля на кровле

Укладка кабеля в один ряд

Укладка кабеля в два ряда

Укладка кабеля в водосточной трубе

При монтаже саморегулирующегося кабеля  в желобах большого размера применяют двухрядную и более укладку. Для удобства применяют клипсы для жёлоба, которые помогают зафиксировать кабель равномерно распределить тепло.

Клипса для кабеля

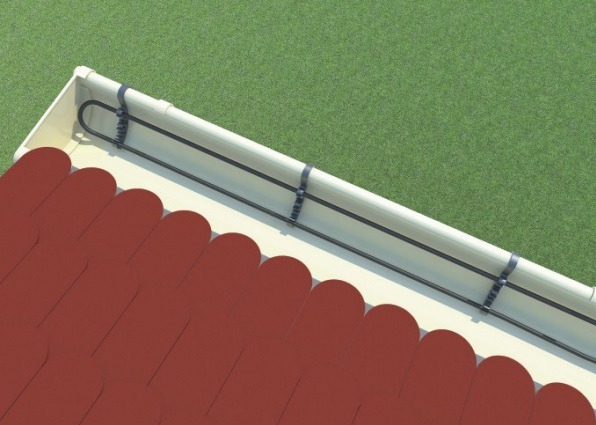

Укладка греющего кабеля в желобе

Пример укладки кабеля в желобе

Клипса для кабеля

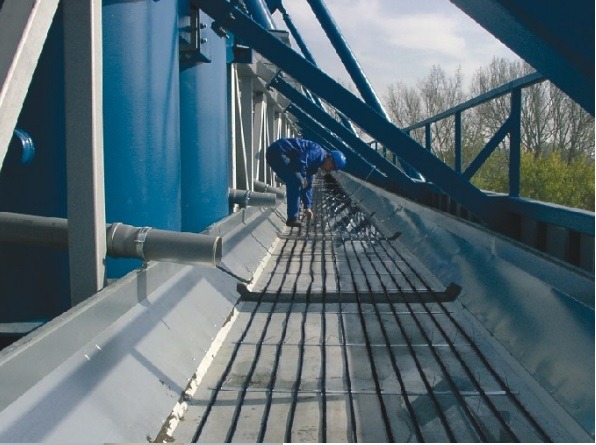

Укладка нагревательного кабеля на широкий парапет
Способ крепления саморегулирующегося кабеля
Клипса для водосточных труб

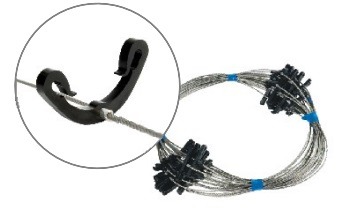

Клипсы для водосточных труб на тросе
Саморег в водостоке
Тросовое крепление
Расположение греющего кабеля в водосточной трубе

При укладке кабеля необходимо исключить касание кабеля с острыми краями водосточной системы. Можно использовать полоску мягкой жести.

Если длина водосточной трубы превышает 12 метров, используют тросовое крепление.

gallery/dsc_0002 (1)

Что не использовать!

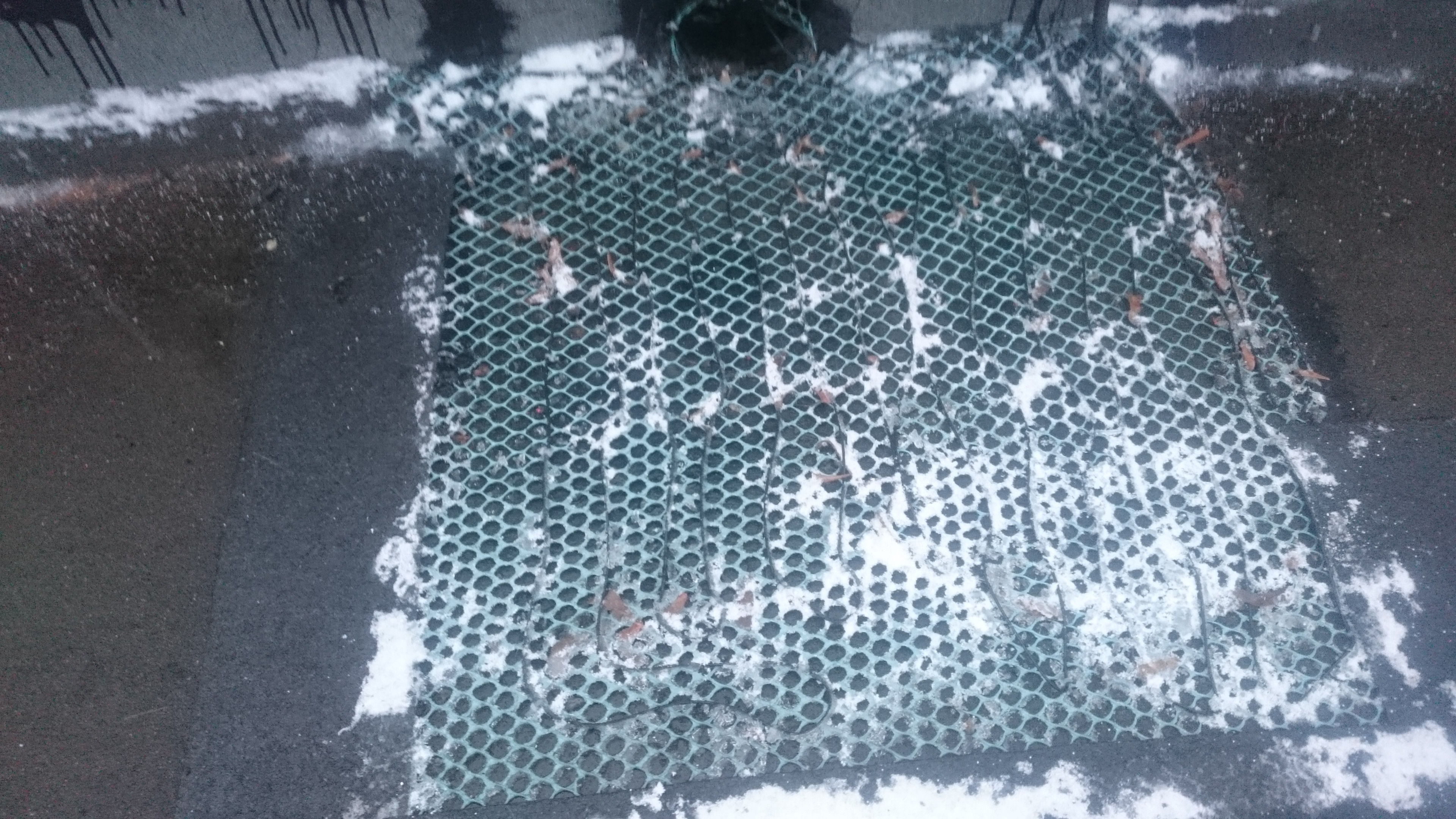

Иногда встречается и такое:

gallery/dsc_0001 (1)

 и такое:

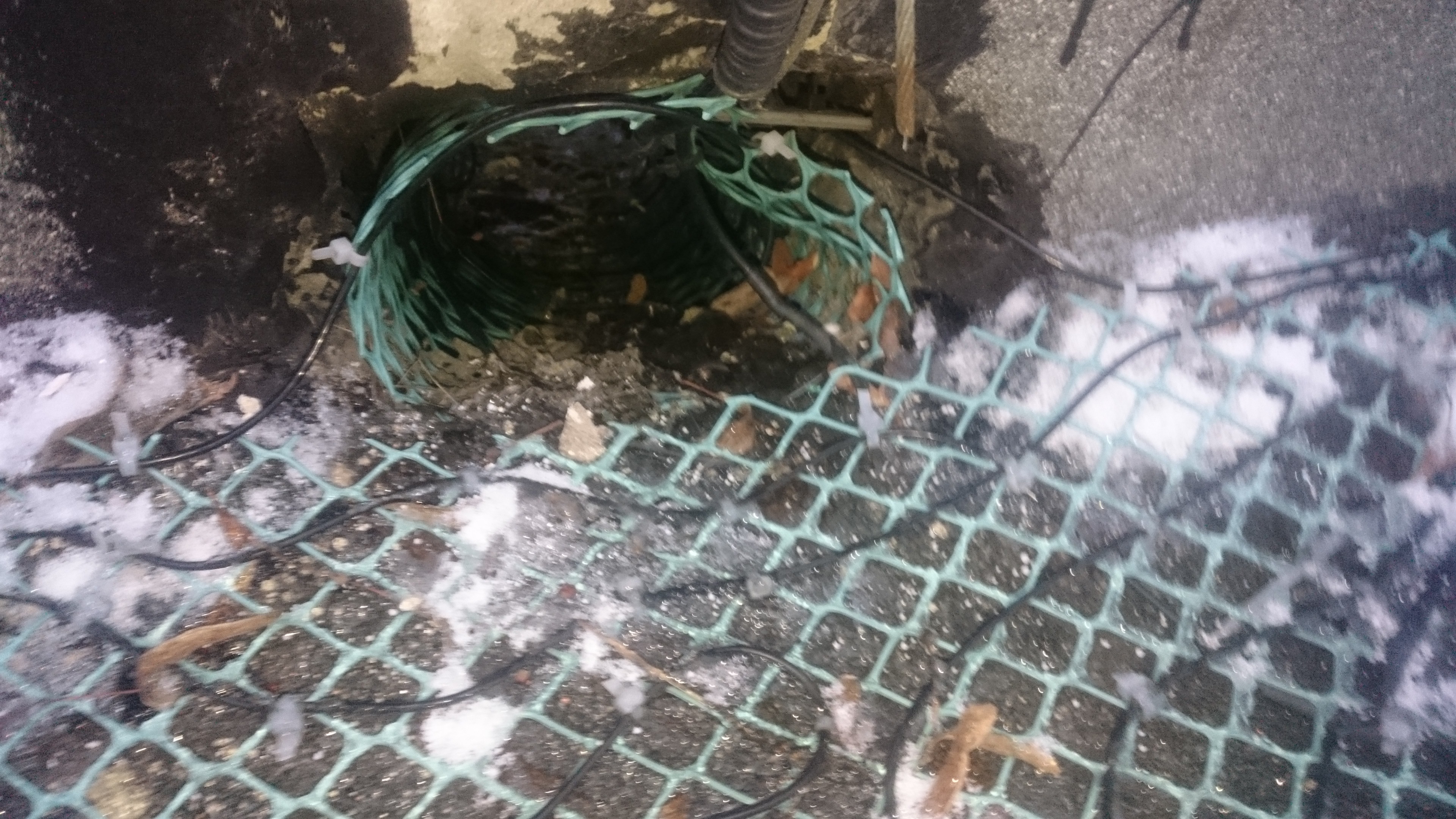

Иногда, то ли из-за желания съэкономить, то ли благодаря нечистым на совесть продавцам встречается и такое "чудо". Нагревательный провод с углеродным (или полимерным) греющим элементом смонтирован для обогрева водосточных труб, воронок и участков плоской кровли. Первое что пришло на ум - это ж кто такое посоветовал...

На фото это даже смешно выглядит! Диаметр провода всего 3 мм.! экранирующей оплетки нет, изоляция однослойная. Конечно, такой кабель нельзя использовать в влажных условиях. Нужно помнить, что греющий кабель испытывает огромные механические нагрузки, и такой провод не годится для таких задач.

"Поработала" система 1 месяц и начались проблемы: из-за утечек тока (а где ж им не быть, изоляция то однослойная и экранирующей оплетки нет) начал перегреваться и выбивать автомат. Пробовали заменить на больший номинал - помогло на 2 дня. Потом был снегопад, а затем оттепель... Ущерб от затопления потолков талой водой и разрушение фасада был значителен. В итоге демонтировали все эти "проводки" и уложили SLL40-2CR в водосточные трубы в одну нитку, SLL30-2CR на обогрев ливневых воронок и площадок.

Автоматика управления нагревом даже не потребовалась, благодаря свойствам саморегуляции кабеля, её демонтировали.



Важное дополнение: при длине в 10 метров саморегулирующегося кабеля SSL -2CR, площадь наружной поверхности составит 0,29 м2, против 0,094 м2 полимерного (углеродного) кабеля, а это более чем в три раза меньше.  Соответственно саморегулирующемуся кабелю требуется нагрев до меньшей температуры при одинаковом количестве выделенной теплоты.

Хорошо будет работать и резистивный кабель. Но к нему отдельные требования:

  • наличие экранирующей оплетки
  • стойкая к ультрафиолету изоляция
  • применение по назначению для обогрева водостоков

В отличие от саморегулирующихся кабелей, резистивные кабели не должны пересекаться друг с другом, иначе обязательно перегреются и выйдут из строя.
