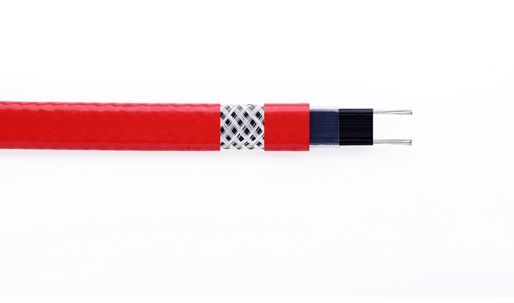

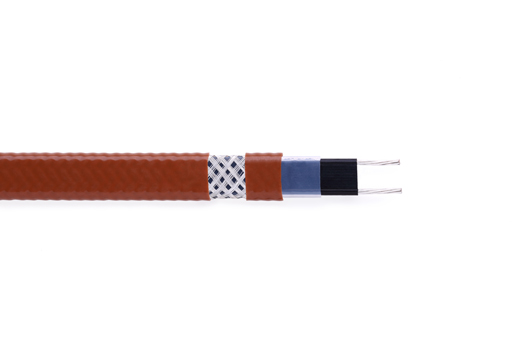

Саморегулирующийся нагревательный кабель ProTrace

Принцип действия саморегулирующегося кабеля основан на зависимости сопротивления матрицы от внешней температуры. Пока кабель холодный сопротивление его мало - этим и обусловлен повышенный пусковой ток в 1,5-2 раза превышающий номинальный. При прохождении тока матрица разогревается и сопротивление ее начинает увеличиваться. Если разбора тепла нет, то сопротивление велико, ток очень мал и потребляемая мощность тоже мала, но стоит охладить весь кабель или небольшой его участок, в этом месте сопротивление упадет и кабель начнет сильнее разогреваться.

gallery/201452813400389725
gallery/201452813375350991

Применение низкотемпературного саморегулирующегося кабеля:

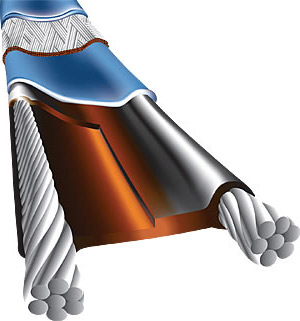

саморегулирующийся кабель ProTrace

Саморегулирующиеся кабели ProTrace этой категории применяются для:

  • защиты трубопроводов от замерзания (трубы с водой, пожарные гидранты). Модели SLL10-2 ...SLL40-2 можно использовать в нормальных условиях, 11HTM-2CT внутри труб с водой, а SLL10-2CR...SLL40-2CR в условиях повышенной влажности, в агрессивных средах.

  • защиты водостоков, желобов, кровли, ендовы используют модели SLL10-2CR...SLL40-2CR, в одну или две нитки в зависимости от размеров труб.

  • защиты дренажных линий кондиционеров - 11HTM2-CT.

  • обогрева канализационных лежаков, которые склонны к промерзанию. Например, труба отвода стоков от биосептиков часто промерзает, т.к. не закапывается глубоко.

  • прогрева трубопроводов для перекачки масла, топлива, жира.

  • поддержания плюсовой температуры внутри специального оборудования (корпуса приборов, эксплуатируемых в экстремальных условиях).

К низкотемпературным самрегам относятся следующие модели: SLL (SRL), HTM, HTR, HTLe. Все они развивают мощность от 10 до 40 Вт/м. при +10 С, нагреваются до температуры не более +65 С, и выдерживают нагрев от внешних источников до не более +85 С.  Внешняя изоляция: термопласт - маркировка CR, и фторполимер - маркировка CT.

Работают в диапазоне напряжения 220-254 В для SLL (SRL), 220-277 В для HTM, 208-277 В для HTR. Также есть модели на рабочее напряжение 24 В.

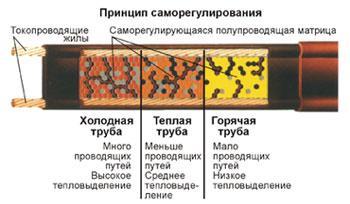

Принцип действия саморегулирующегося кабеля

Применение среднетемпературного саморегулирующегося кабеля:



К среднетемпературным саморегулирующимся кабелям относится модель ProTrace HTP. Эта модель отличается более высоким температурным диапазоном: максимальная температура нагрева до +110 С, максимальное воздействие на кабель до +135 С. Мощностной ряд 17, 31, 45, 60 Вт./м. при +10 С. Внешняя изоляция: термопласт - CR, и фторполимер - CT. Применяется для разогрева труб в промышленности.

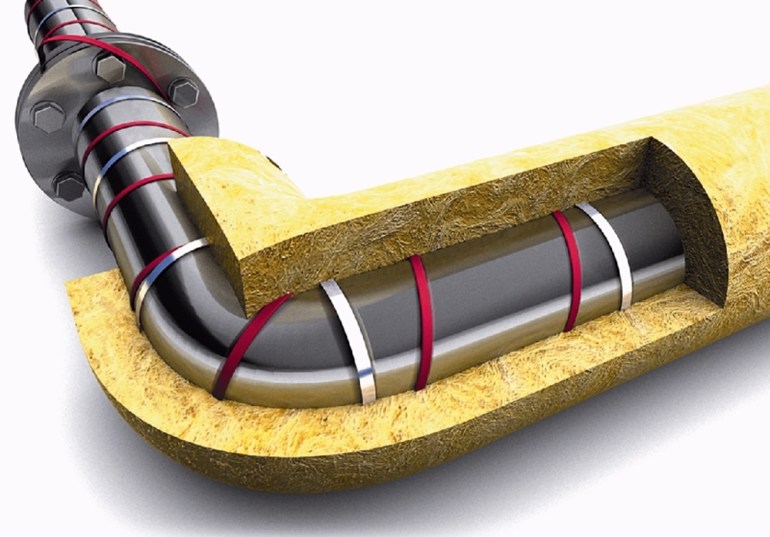

Утепление трубопровода

Применение высокотемпературного саморегулирующегося кабеля:



gallery/3 (1)

К высокотемпературным саморегулирующимся кабелям относится ProTrace HTS с температурой нагрева до +120 С и выдерживающие внешнее воздействие (например при очистке перегретым паром труб) до +200 С, а также ProTrace HTU с максимальной темпреатурой нагрева до +190 С (внешнее воздействие до +232С). Изоляция на основе фторполимера. Мощность 15, 30, 45, 60 Вт./м. при +10 С. Применяется в основном в промышленности.

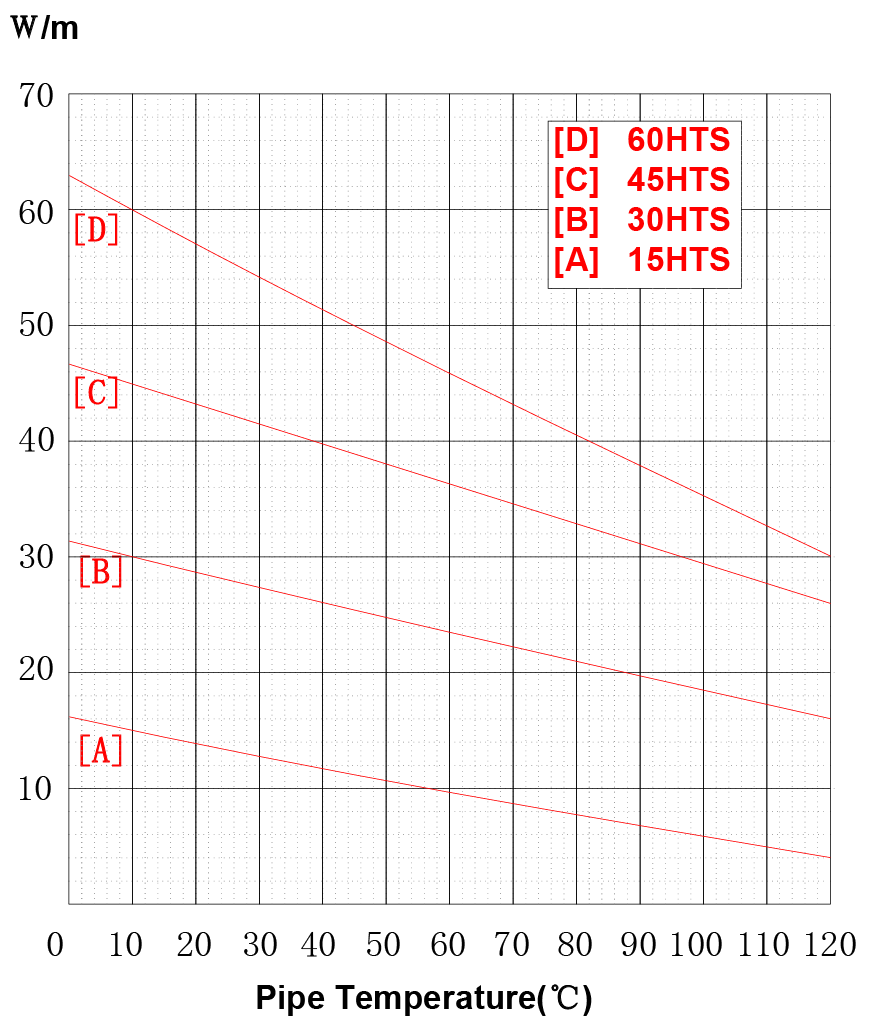

График зависимости потребляемой мощности кабеля от внешней температуры. Кабель ProTrace HTS.

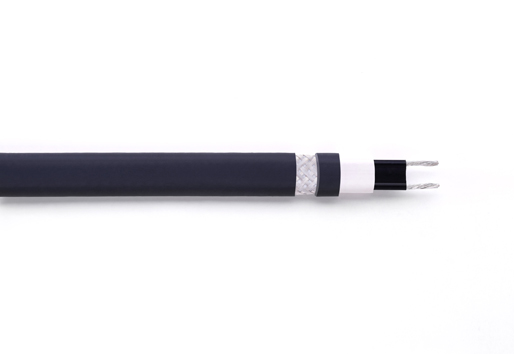

Строение саморегулирующегося кабеля ProTrace HTS

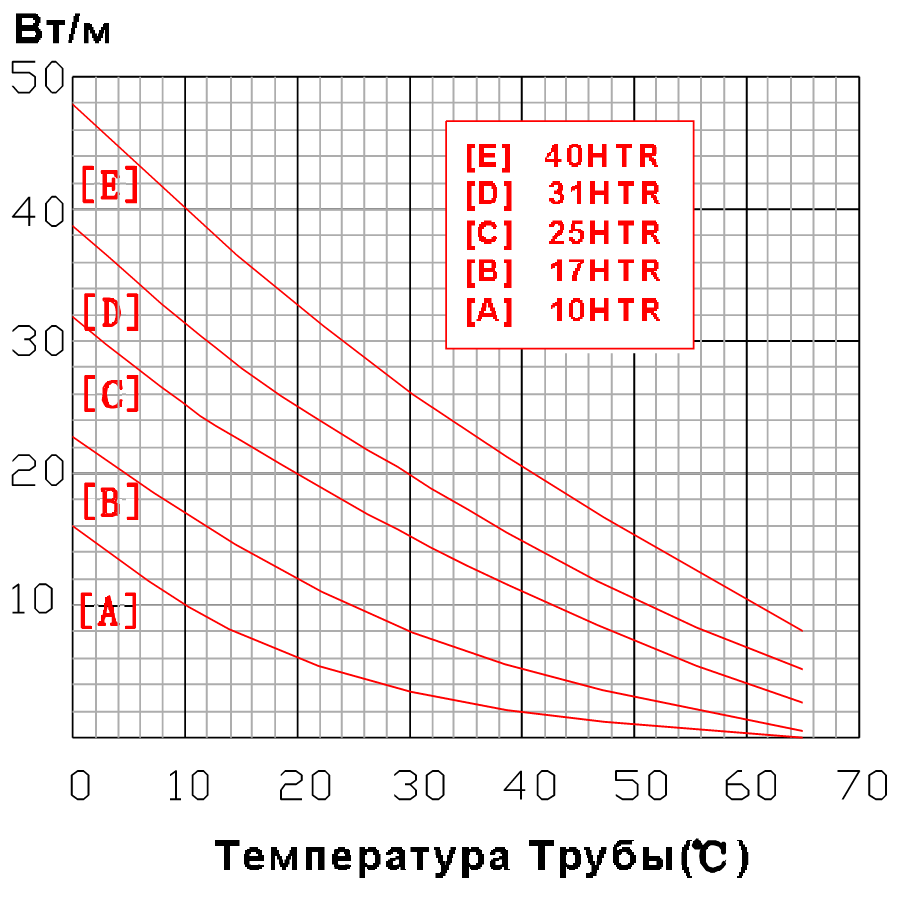

График зависимости для кабеля ProTrace HTR

График зависимости потребляемой мощности кабеля от внешней температуры кабель ProTrace HTR

     Разогрев будет самоограничен +65 С для низкотемпературного самрега, до +110 для среднетемпературного и до +120 С для высокотемпературного самрега. Также еще важный параметр - это максимальная температура внешнего воздействия на кабель, подключенный к сети (например при пропарке труб).    Он равен соответственно +85 С, +135 С и +200 С.



Саморегулирующийся кабель (самрег) применяется:



  • в строительстве - обогрев кровли и водостоков, защита от замерзания труб и резервуаров (обогрев как снаружи, так и внутри), обогрев опалубки и пр.
  • промышленный обогрев - поддержание заданной температуры трубопроводов (для транспортировки масла, жира, топлива, воды), разогрев труб.
  • в сельском хозяйстве - обогрев поилок, грунта для посадочного материала.
  • в быту - защита от замерзания водопровода, канализации.



​Преимущества саморегулирующегося кабеля:

  • пожаробезопасность
  • возможность отрезки кабеля на любую длину
  • можно эксплуатировать в воде, агрессивных средах
  • самоограничение максимальной температуры
  • гибкость, прочность

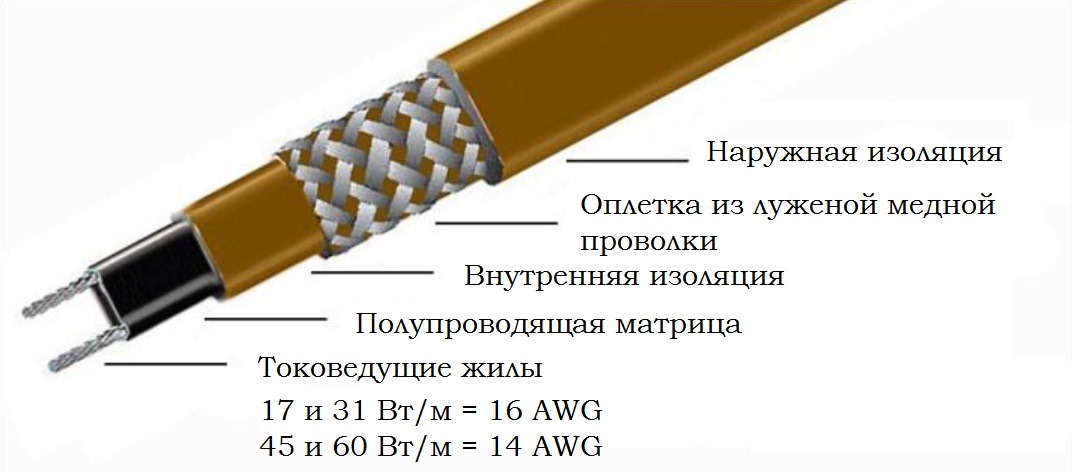

устройство саморегулирующегося кабеля HTP

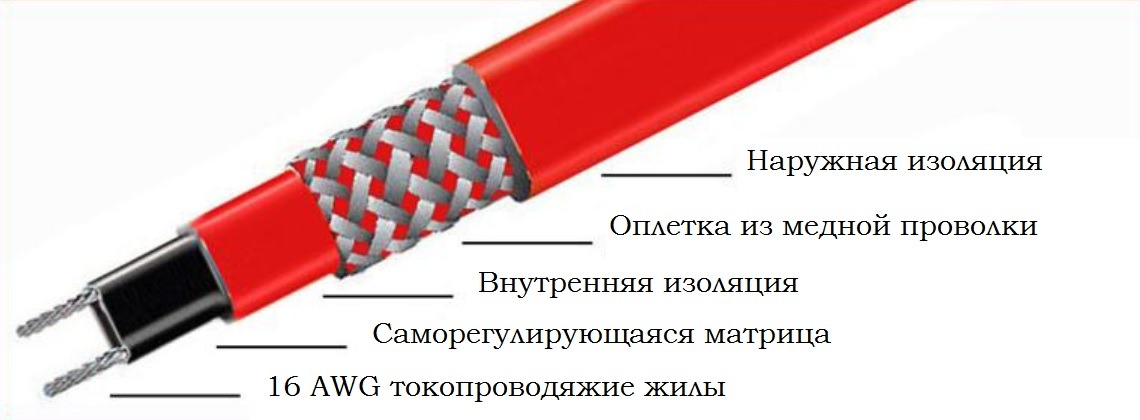

устройство кабеля HTLe

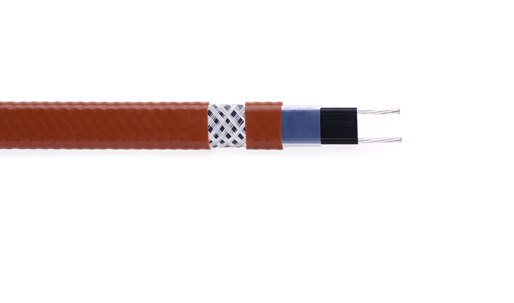

Строение саморегулирующегося кабеля ProTrace HTLe

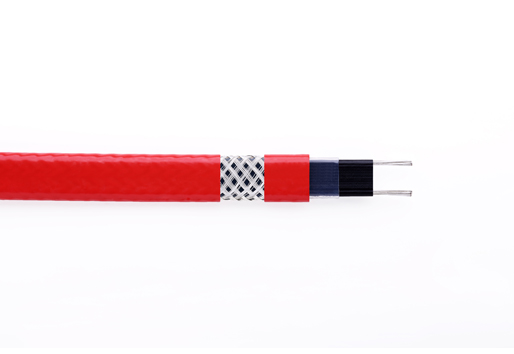

Строение саморегулирующегося кабеля ProTrace HTP

График зависимости потребляемой мощности от внешней температуры

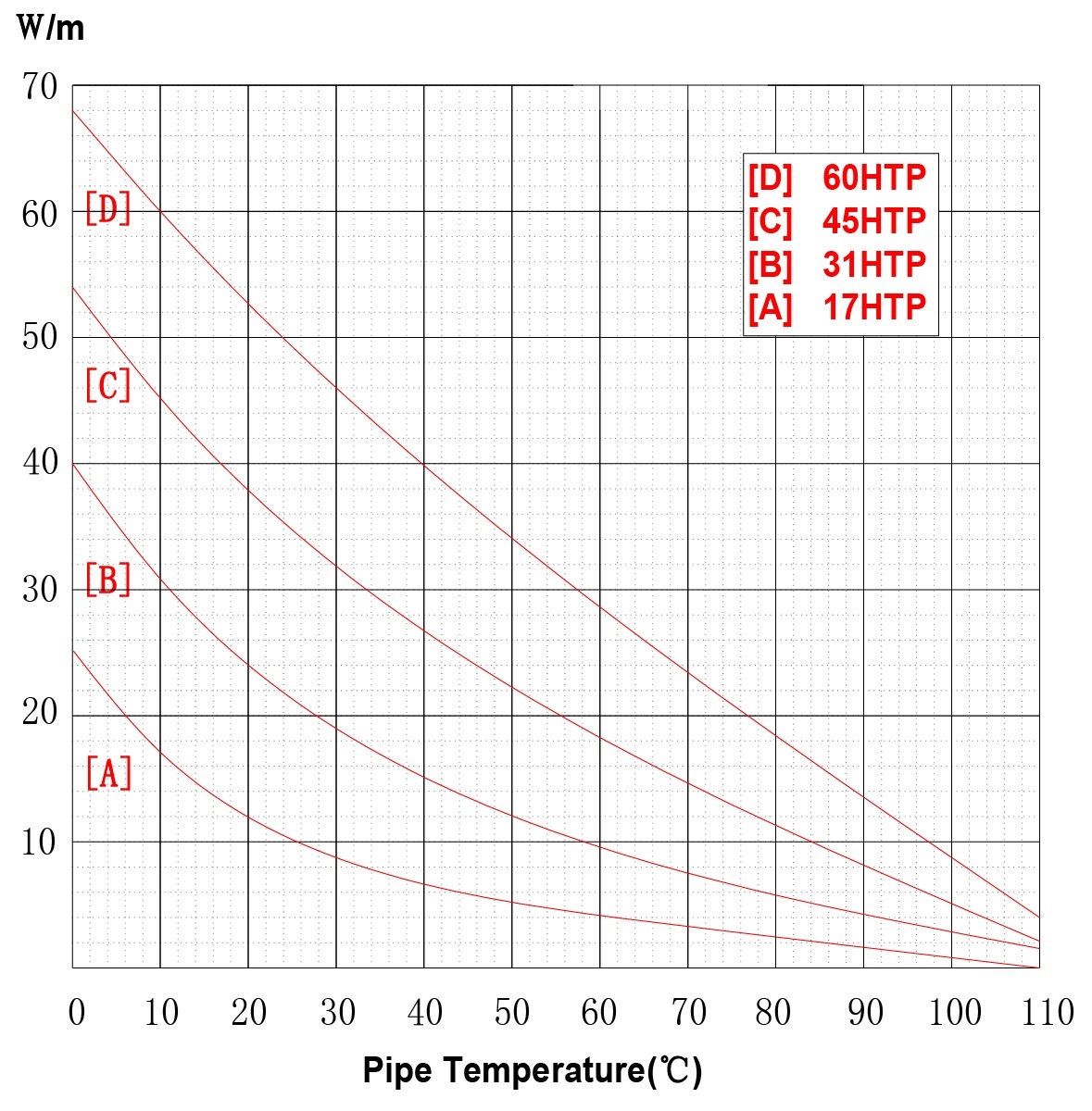

График зависимости потребляемой мощности кабеля от внешней температуры кабель ProTrace HTP

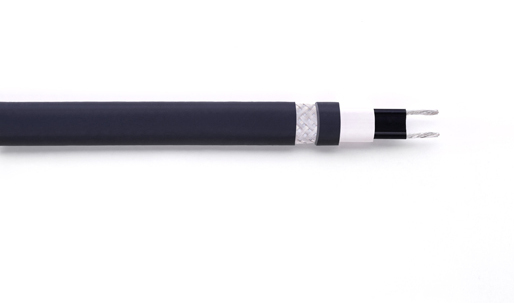

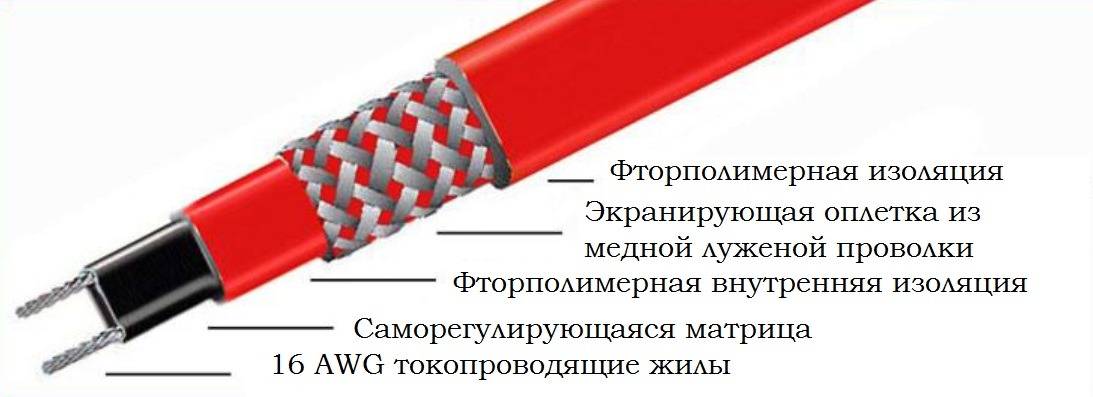

устройство кабеля ProTrace HTS

     Важное преимущество саморегулирующегося кабеля - при возникновении аварийных или внештатных ситуаций, таких как:

  • нарушение целостности греющей матрицы
  • повреждение токоведущих жил или изоляции
  • повышение температуры обогреваемого объекта

саморег кабель никогда не перегреется и не вызовет повреждения обогреваемой поверхности, т.к. он просто перестанет нагреваться.

Именно поэтому саморег кабели применяются во взрывоопасных зонах. Благодаря многослойной прочной изоляции из полиолефинов или фторопластов наряду с качественным экраном из лужёной медной проволки и увеличенным сечением токоведущих жил, саморег кабель обладает высокой механической прочностью, отличной самонесущей способностью. Например, при укладке в водосточные трубы высотой до 6 метров можно не использовать несущий трос.

Этого качества напрочь лишены греющие кабели на основе полимерной жилы (из углеродного волокна), которые кроме слабой несущей способности имеют малый диаметр (3,0 мм.), а соответственно и малую площадь выделяющей тепло поверхности, отсутствует экранирующая оплетка, присутствует только один слой изоляции. Пример: при длине в 100 метров саморегулирующегося кабеля SSL30-2CR, площадь наружной поверхности составит 2,9 м2, против 0,94 м2 полимерного (углеродного) кабеля, а это более чем в три раза меньше.  Соответственно саморегулирующемуся кабелю требуется нагрев до меньшей температуры при одинаковом количестве выделенной теплоты.

Типы саморегулирующегося кабеля



График зависимость потребляемая мощность от внешней температуры

Резистивный кабель WarmFloor - новое в каталоге

Резистивный нагревательный кабель для устройства подогрева полов, труб, резервуаров, платформ представлен двумя моделями:

Регуляторы температуры - новое в каталоге

Нагревательный кабель SX-30 применяется для обогрева наружных площадей, обогрева полов, обогрева водостоков, кровли.

Нагревательный кабель MiniCable 18 применяется при устройстве теплых полов в качестве основного или комфортного обогрева. Тонкий, 3 мм, отлично монтировать в тонкую штрабу.

             Регулятор температуры служит для управления нагревом и поддержания заданной температуры, в качестве обратной связи используется выносной датчик температуры.

По исполнению могут быть:

  • встраиваемые в подрозетник (монтажную коробку)
  • накладные
  • на DIN рейку

             Основные параметры: минимальная и максимальная регулируемая температура, гистерезис (разница между включение и выключением), максимальная коммутируемая мощность.

             Также можно отдельно выделить контроллеры-метеостанции для управления работой систем антиобледенения  и снеготаяния. Как правило включает в себя контроллер, датчик осадков, датчик температуры. Позволяет эффективно и  с меньшими затратами следить за состоянием водостоков, кровли, крыльца.
